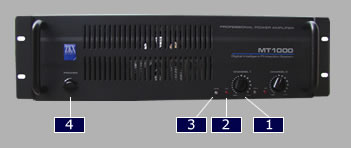

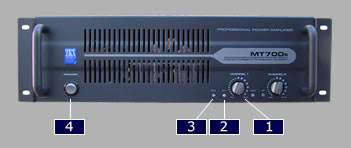

Panel Frontal
1-CONTROL DE GANANCIA
Estas dos perillas son controles de nivel para cada canal del amplificador. La ganancia aumenta cuando se gira la perilla en
sentido horario. Esta unidad se caracteriza por tener controles de ganancia.
2- FUNCIONAMIENTO DEL SISTEMA DIPS
Al encender la unidad de potencia se pone en funcionamiento el sistema de protección DIPS. El LED rojo (DIPS) ubicado en
el frente, destellará tres veces en intervalos de 1 segundo de duración, indicando el retardo de la línea de parlantes.
A continuación se encenderá el LED (OP) indicando que la unidad está en correcto funcionamiento.
IMPORTANTE: Si después de haber encendido el LED (OP) o antes de esto, el LED (DIPS) encendiera en forma
permanente, nos indicará que el equipo presenta alguna anomalía en las líneas del sistema acústico (corto - circuito de
salida). No se alarme sus parlantes no corren riesgo.
Si la anomalía fuese momentánea, el sistema DIPS verificará la salida durante una fracción de segundo y restaurará la
misma por sí solo e indicará funcionamiento correcto LED (OP). Si esto no sucediera revise las líneas de salida y corrija
el problema restaurando el aislamiento donde fuera necesario. Tenga en cuenta que el sistema DIPS le permitirá hasta
5 oportunidades de corrección del desperfecto sin tener que apagar la unidad, después de la 5° detección de error el
LED (DIPS) encenderá en forma intermitente bloqueando la unidad hasta que se solucione el inconveniente.
Para resetear el sistema, solo apague la unidad y vuelva a encenderla luego de unos segundos. En caso de que al
encender la unidad en LED rojo (DIPS) quedase encendido en forma permanente por favor consulte con nuestro
departamento técnico.
3- LED DE OPERACION (OP)
Cada canal del amplificador de potencia posee un LED (OP) que indica el modo de operación del sistema (verde modo
estéreo o ámbar modo puente) para línea MT. Para la serie MTs el LED (OP) modo de operación del sistema será azul y el
sistema bridge se apaga el LED (OP) del CH-2.
4- INTERRUPTOR DE ENERGIA
Aunque la serie MT o MTs de la serie de amplificadores ZKX tenga un circuito de retardo de encendido, una buena
práctica, es reducir ambos controles de ganancia, antes de encender el amplificador. El procedimiento de encendido para
un sistema de audio debe empezar desde los instrumentos, seguida por la mezcladora y usted debe verificar si todas las
operaciones de sistema están normales antes de encender el amplificador.
