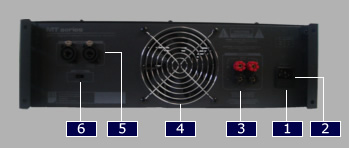

Panel Trasero

1- ALIMENTACION
Todas las unidades están armadas con un enchufe apropiado con el cable para el voltaje AC requerido. Este producto
está equipado con un enchufe con toma a tierra. Esto es para su seguridad y no debe ser eliminado. Verifique el voltaje
AC antes de conectar el enchufe.


2- FUSIBLE
Se provee un fusible para proteger la fuente de alimentación de excesiva corriente. Se ubica en la parte trasera del panel
al lado de la alimentación.

3- CONECTORES DE SALIDA
Se provee de un par de borneras versátiles para la conexión de salida a cada canal. Los altoparlantes pueden ser
fácilmente conectados, mediante el uso de enchufes banana, spade plugs o cables desnudos. Los spade plugs y los
cables desnudos deben ser ambos atornillados, firmemente para evitar un cortocircuito.

4- TURBINA
Esta turbina asegura la temperatura adecuada en el interior del equipo. Mantenga las ventilaciones frontal y trasera limpias
para permitir un fluido completo. El aire caliente sale por el frente del amplificador, por lo que no calienta el interior del rack.
Asegúrese de que el aire fresco pueda entrar al rack.

5- CONECTORES DE ENTRADA
El amplificador ofrece los conectores Neutrik Combo, plug 6,5 XLR 3 pins.

6- LLAVE ESTEREO / BRIDGE
Apague el equipo antes de cambiar el modo de operación. en la operación estéreo, cada canal del amplificador funciona
independientemente de su propia señal y de los parlantes. en la operación puente, ambos canales pueden ser configurados
para manejar una carga única al doble de energía. utilice el siguiente procedimiento de seguridad cuando cambie de modo
estéreo a puente:
1. APAGUE EL AMPLIFICADOR.
2. PARA LA SERIE MT COLOQUE UN PARLANTE, DE NO MENOS DE 8 OHMS DE IMPEDANCIA, EN LOS TERMINALES DE
SALIDA ROJA (+) DEL AMPLIFICADOR. EN LA SERIE MTs COLOQUE UN PARLANTE DE NO MENOS DE CUATRO OHMS DE
IMPEDANCIA, EN LOS TERMINALES DE SALIDA ROJA (+) DEL AMPLIFICADOR.
3. ASEGÚRESE DE QUE HAYA SÓLO UNA SEÑAL DE ENTRADA CONECTADA AL CH1.
4. COLOQUE EL AMPLIFICADOR EN MODO PUENTE (BRIDGE).
 5. GIRE LOS CONTROLES GAIN DE CH1 Y CH2 AL EXTREMO IZQUIERDO Y LUEGO ENCIENDA EL AMPLIFICADOR.
6. EL CONTROL DE GANANCIA SE EFECTUARÁ MEDIANTE CH1.
