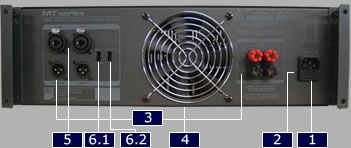

Panel Trasero

1- ALIMENTACION
Todas las unidades están armadas con un enchufe apropiado con el cable para el voltaje AC requerido. Este producto
está equipado con un enchufe con toma a tierra. Esto es para su seguridad y no debe ser eliminado. Verifique el voltaje
AC antes de conectar el enchufe.


2- FUSIBLE
Se provee un fusible para proteger la fuente de alimentación de excesiva corriente. Se ubica en la parte trasera del panel
al lado de la alimentación.

3- CONECTORES DE SALIDA
OUTPUT: Se provee de un par de borneras para la conexión de salida de cada canal. Los altoparlantes pueden ser
fácilmente conectados, mediante el uso de enchufes banana spade plugs o cables desnudos.
Los spade plugs y los cables desnudos deben ser ambos atornillados, firmemente para evitar un cortocircuito.
LINK: Se provee de 2 (dos) conectores XLR 3 pins, para posibilitar la conexión a otra potencia.

4- TURBINA
Esta turbina asegura la temperatura adecuada en el interior del equipo. Mantenga las ventilaciones frontal y trasera limpias
para permitir un fluido completo. El aire caliente sale por el frente del amplificador, por lo que no calienta el interior del rack.
Asegúrese de que el aire fresco pueda entrar al rack.

5- CONECTORES DE ENTRADA
El amplificador ofrece los conectores Neutrik Combo, plug 6,5 XLR 3 pins.

6.1- LLAVE ESTEREO / BRIDGE
Apague el equipo antes de cambiar el modo de operación. en la operación estéreo, cada canal del amplificador funciona
independientemente de su propia señal y de los parlantes. en la operación puente, ambos canales pueden ser configurados
para manejar una carga única al doble de energía. utilice el siguiente procedimiento de seguridad cuando cambie de modo
estéreo a puente:

6.2 - LLAVE GROUND / LIFT
Esta llave permite la variación de conexión de tierra del equipo.
GROUND: Conexión directa a chasis.
LIFT: Conexión aislada de chasis.
